使用微電極進行乳液原位表征。使用微電極（尖端尺寸10μm,UNISENSE A/S,Denmark）測量pH、ORP和DO微剖面。ORP微電極的校準使用在pH 7和pH 4下飽和了醌氫醌的磷酸鹽緩沖溶液（5 mM），這分別相當于462和285 mV的氧化還原電位。pH微電極使用pH 4、7和10標準緩沖溶液（Fisher Scientific）進行校準。DO微電極在相應的氧飽和（21%DO,23°C時為8.6 mg O?/L）表面活性劑溶液（100 ppm Triton X-100或SDS）和氮?dú)夤呐菹拢?%DO）的相同溶液中進行校準。微電極在每次剖面測量前后均進行校準以驗證所測微剖面（圖S3）。pH、ORP和DO微電極的性能評估在別處有詳細描述。

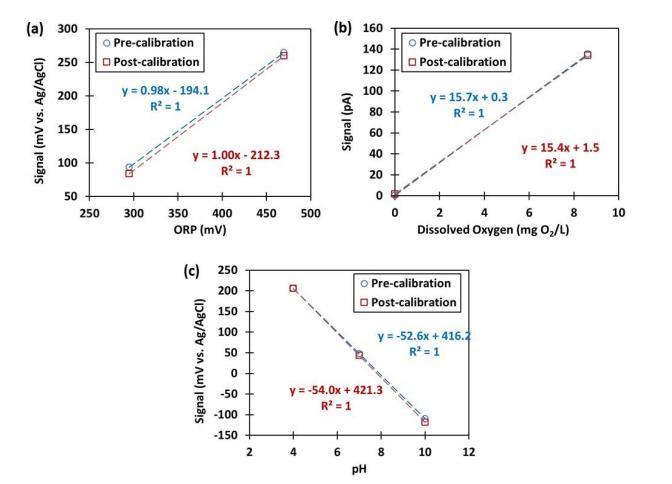

圖S3.乳液樣品剖面測量前后ORP、(b)DO和pH微電極的校準曲線。

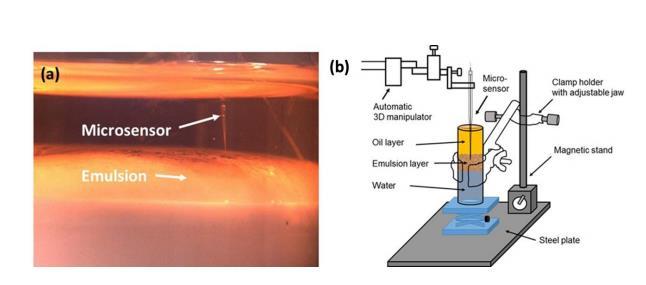

圖S4.微電極乳液表征實驗裝置。(a)微電極接近乳液層的顯微圖像。(b)實驗裝置示意圖。

對于微剖面測量，將乳液樣品置于微剖面室（50 mL自立式管，EW-06344-25,Cole Parmer）中，使用夾具固定（圖S4）。使用三維（3D）微操縱器（UNISENSE A/S,Denmark）實現微電極尖端在樣品中的定位和移動，并使用帶有CCD相機（World Precision Instruments,Sarasota,FL）的立體顯微鏡進行觀察。Ag/AgCl參比電極（MI-401,Microelectrodes Inc.,Bedford,NH）置于乳液層中。微電極信號使用萬用表（UNISENSE A/S,Denmark）測量，實驗在法拉第籠（81-334-04,Technical Manufacturing Co.,Peabody,MA）中進行以最小化電干擾。微剖面測量每100μm進行一次，根據乳液樣品不同，DO、pH和ORP每次測量之間的等待時間分別為5、60和90秒以穩定信號。每個參數測量四次重復剖面；兩次從上到下方向，兩次從下到上方向。本文中顯示的微剖面是這些重復的平均值。微剖面從傳感器通過接觸油獲得穩定電信號（mV或pA）的點開始，垂直向底部方向測量。

結果與討論

視覺觀察。在不同表面活性劑和鹽度水平下的視覺觀察表明，NaCl和表面活性劑類型都對水包油乳液的穩定性有顯著影響。在制備了具有不同表面活性劑和NaCl濃度的各種乳液樣品后，觀察了乳液樣品在10天內的穩定性（圖1）。

圖1不同水包油乳液樣品隨時間變化的視覺觀察。使用100 ppm表面活性劑濃度制備宏乳液樣品。

油水界面的化學微剖面。油水混合物中微電極性能驗證。除微乳液外，乳液在熱力學上是不穩定的，只會作為分散體保持有限的時間。理解油/水（或水/油）界面對乳液形成和穩定性的作用在近年已得到充分研究；然而，跨界面的組分相互作用仍有待探索。本研究使用針型微電極來表征各種模擬艙底水乳液下油和水之間的原位界面反應。由于這是首次將電化學傳感器應用于油水混合物，使用眾所周知的DO微電極進行了測試，以驗證電化學微電極在油水混合物中的性能，在不同DO條件下，DO剖面清晰地顯示了DO從油相（21%）向含有除氧劑的水相（0%）的擴散。微電極性能驗證的詳細信息見支持信息（圖S9）。

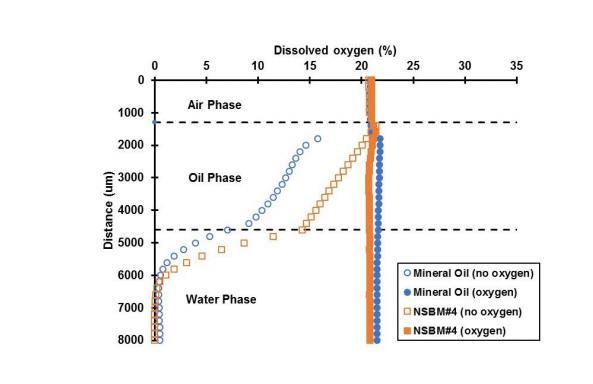

圖S9.通過空氣、油和水相的DO微剖面。水相完全飽和氧氣（21%DO）或不含氧氣（0%DO）。

圖4(a)NSBM#4與表面活性劑樣品（100 ppm Triton X-100 vs SDS）及礦物油與表面活性劑樣品的空間pH變化。0μm代表油水界面。表面活性劑溶液使用純DI水制備。

未知油添加劑對表面活性劑溶液pH的影響。在微電極剖面測量期間，觀察到油和水分散相與連續相之間的界面處存在意外的pH變化。圖4顯示了跨越分散相和連續相之間界面的pH梯度。在加入NSBM#4或礦物油后1分鐘測量pH。當100 ppm SDS溶液是連續相時，pH從7.3（本體）明顯增加到8.3（界面）（圖4a）。當Triton X-100作為連續相時，觀察到pH從7.7（本體）增加到8.3（界面）（圖4a）。兩種表面活性劑溶液在界面處的pH升高被假設為一種未知油添加劑的結果，該添加劑可能部分溶于水并擴散到連續相中。為了驗證這一假設，測量了以礦物油作為分散相對照的界面處的pH微剖面。由于礦物油是純油，不含添加劑，在整個表面活性劑溶液中，包括界面表面，應該沒有pH變化（圖4b）。Triton X-100和SDS（100 ppm）的初始pH分別為6.7和6.5。加入NSBM#4后，本體pH分別增加到7.7和7.3，表明未知添加劑是一種高pH堿性化學物質。圖4a顯示，油添加劑難以擴散穿過帶負電荷的SDS表面活性劑層（具有較大的pH梯度），而它可以容易地穿過非離子表面活性劑層（即Triton X-100）。這里的發現意味著油添加劑和表面活性劑類型會影響水包油乳液的pH，進而影響膠束穩定性和乳液破乳/分離過程（如電絮凝）的性能。

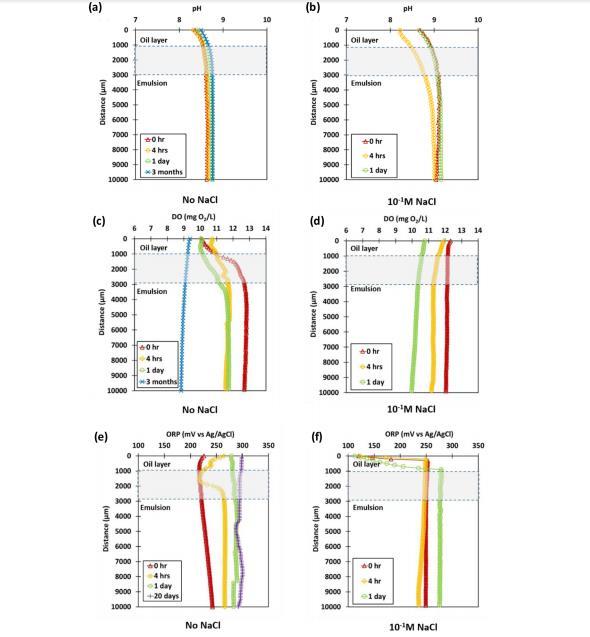

圖5陰離子表面活性劑（SDS）和鹽度對水包油乳液（1%NSBM#4+SDS）中空間與時間維度pH、DO及ORP變化的影響。(a)無NaCl的pH剖面，(b)含0.1 M NaCl的pH剖面，(c)無NaCl的DO剖面，(d)含0.1 M NaCl的DO剖面，(e)無NaCl的ORP剖面，(f)含0.1 M NaCl的ORP剖面。0μm表示傳感器接觸油相時的信號點。油與乳液界面在剖面的灰色區域內隨時間變化。

圖6非離子表面活性劑（Triton X-100）和鹽度對水包油乳液（1%NSBM#4+Triton X-100）中空間與時間維度pH、DO及ORP變化的影響。
